Конвекторы
Конвекторы водяного отопления имеют следующий ряд преимуществ:
• быстрый обогрев помещения
• небольшие размеры
• малый вес
Травмобезопасные конвекторы типа «Универсал» КСК 20 МТ и «Универсал» КСК 20 СТ по ГОСТ 20849 предназначены для систем водяного отопления жилых, общественных и промышленных зданий с температурой теплоносителя до 120°С и избыточным давлением до 1 Мпа (10кг/см2). Конвекторы изготовляются в следующих вариантах: концевые и проходные, с замыкающими участками или без них, с учетом движения теплоносителя «сверху-вниз» или «снизу-вверх», с левой или правой подводкой.
Модификации конвекторов с замыкающими участками применяются только в однотрубных системах отопления; без замыкающих
участков как однотрубных (горизонтальные на сцепке), так и в двухтрубных системах.

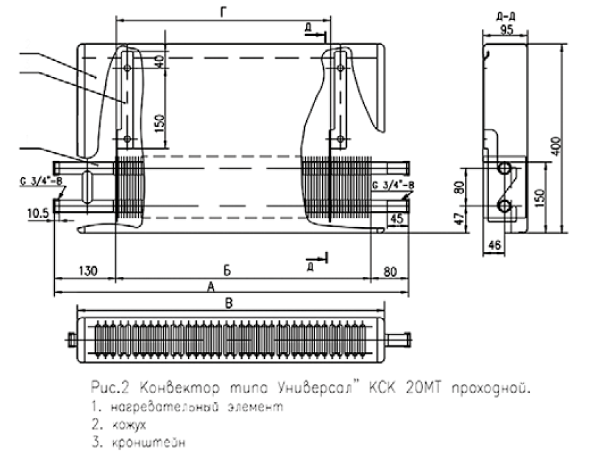

Конвектор отопительный с кожухом 400 мм, малой глубины, травмобезопасный, с диаметром условного прохода труб 20 мм, с терморегулятором Danfoss РТД1-1, РТД-2. ТУ 4935-097-07620272-04
№ монтаж-ный | Нагревательный элемент | Длина кожуха В, мм | Растояние наружное по кронштейнам Г, мм | Длина кожуха В1, мм | |||
---|---|---|---|---|---|---|---|
Номинальный тепловой поток Q, кВт | Длина общяя А, мм(*) | Длина оребрения Б, мм | Шаг пластин t, мм | ||||
У1 | 0,4 | 725 | 468 | 12 | 655 | 382 | 750 |
У2 | 0,479 | 820 | 564 | 12 | 750 | 478 | 655 |
У3 | 0,655 | 795 | 540 | 12 | 655 | 454 | 750 |
У4 | 0,787 | 890 | 636 | 6 | 750 | 550 | 845 |
У5 | 0,918 | 990 | 732 | 6 | 845 | 646 | 940 |
У6 | 1,049 | 1085 | 828 | 6 | 940 | 742 | 1035 |
У7 | 1,18 | 1180 | 924 | 6 | 1035 | 838 | 1135 |
У8 | 1,311 | 1275 | 1020 | 6 | 1135 | 934 | 1230 |
У9 | 1,442 | 1370 | 1116 | 6 | 1230 | 1030 | 1325 |
У10 | 1,573 | 1465 | 1212 | 6 | 1325 | 1126 | 1420 |
У11 | 1,704 | 1565 | 1308 | 6 | 1420 | 1222 | 1515 |
У12 | 1,835 | 1660 | 1404 | 6 | 1515 | 1318 | 1615 |
У13 | 1,966 | 1755 | 1500 | 6 | 1615 | 1414 |
* длина указана для конвекторов концевых с замыкающим участком, длина без замыкающего участка на 50 мм меньше. Длина проходных конвекторов на 45 мм меньше.

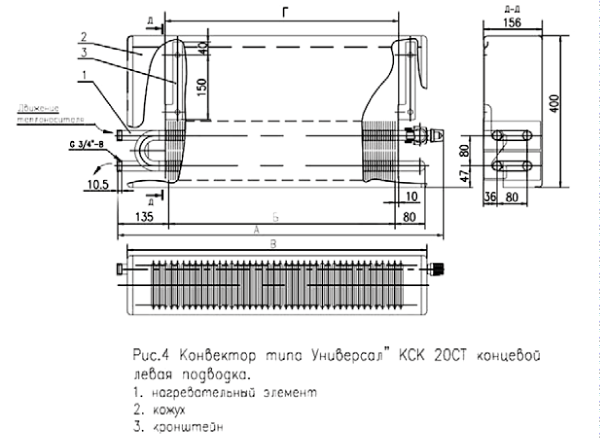

Конвектор «Универсал» КСК-20 СТ отопительный с кожухом 400 мм, средней глубины, травмобезопасный, с диаметром условного прохода труб 20 мм, с терморегулятором Danfoss РТД1-1, РТД-2. ТУ 4935-097-07620272-04.
№ мон- тажный | Нагревательный элемент | Кожух | Растояние наружное по крон- штейнам Г, мм | Площадь поверх- ности нагрева F, м2 | Объем воды в конвек- торе | Масса (с крон- штейнами), спра- вочная, кг (**) | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Номи- нальный тепловой поток Q, кВт | Длина общяя А, мм(*) | Длина оребрения Б, мм | Шаг пластин t, мм | Число пластин оребрения, шт | Глубина G, мм | Высота Н, мм | Длина В, мм | Конце- вой | Проход- ной | ||||
У14 | 1,226 | 860 | 600 | 6 | 202 | 156 | 400 | 795 | 620 | 4,381 | 1,09 | 19,8 | 20,8 |
У15 | 1,348 | 910 | 648 | 6 | 218 | 156 | 400 | 865 | 670 | 4,725 | 1,15 | 21,0 | 22,0 |
У16 | 1,471 | 955 | 696 | 6 | 234 | 156 | 400 | 890 | 715 | 5,069 | 1,22 | 22,2 | 23,2 |
У17 | 1,593 | 1005 | 744 | 6 | 250 | 156 | 400 | 960 | 765 | 5,413 | 1,29 | 23,4 | 24,4 |
У18 | 1,716 | 1050 | 792 | 6 | 266 | 156 | 400 | 985 | 810 | 5,757 | 1,36 | 24,6 | 25,6 |
У19 | 1,838 | 1100 | 840 | 6 | 282 | 156 | 400 | 1055 | 860 | 6,101 | 1,42 | 25,8 | 26,8 |
У20 | 1,961 | 1150 | 888 | 6 | 298 | 156 | 400 | 1085 | 910 | 6,445 | 1,49 | 27,0 | 28,0 |
У21 | 2,083 | 1195 | 936 | 6 | 314 | 156 | 400 | 1150 | 955 | 6,789 | 1,56 | 28,2 | 29,2 |
У22 | 2,206 | 1245 | 984 | 6 | 330 | 156 | 400 | 1180 | 1005 | 7,133 | 1,63 | 29,4 | 30,4 |
У23 | 2,328 | 1290 | 1032 | 6 | 346 | 156 | 400 | 1245 | 1050 | 7,477 | 1,70 | 30,6 | 31,6 |
У24 | 2,451 | 1340 | 1080 | 6 | 362 | 156 | 400 | 1275 | 1100 | 7,821 | 1,76 | 31,8 | 32,8 |
У25 | 2,574 | 1390 | 1128 | 6 | 378 | 156 | 400 | 1345 | 1150 | 8,165 | 1,83 | 33,0 | 34,0 |
У26 | 2,696 | 1435 | 1176 | 6 | 394 | 156 | 400 | 1370 | 1195 | 8,509 | 1,90 | 34,2 | 35,2 |
У27 | 2,819 | 1485 | 1224 | 6 | 410 | 156 | 400 | 1440 | 1245 | 8,853 | 1,97 | 35,4 | 36,4 |
У28 | 2,941 | 1530 | 1272 | 6 | 426 | 156 | 400 | 1465 | 1290 | 9,197 | 2,03 | 36,6 | 37,6 |
* длина общая проходных конвекторов на 20 мм больше.
** масса указана без учета массы термостатической головки (в пределах 0,2 кг) и массы замыкающего участка (0,1 кг).
