Контрольно-измерительные приборы (КИП)

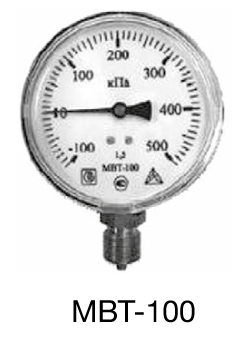

Манометры

Манометры технические предназначены для измерения избыточного давления неагрессивных некристаллизирующихся жидкостей, газа и пара. Верхние значения диапазона показаний - не более 6, 10, 16 и 25 кгс/см2 (соответственно 0,6, 1,0, 1,6 и 2,5 МПа – наиболее часто разметка на шкале именно в МПа).

Назначение манометра

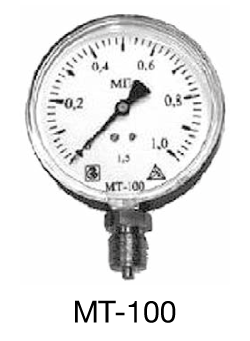

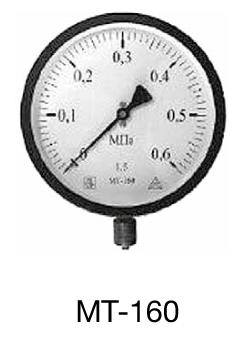

Технические характеристики манометра	МТ -63	МТ -100	МТ -160	МВТ -100
Диаметр корпуса, мм	63	100	160	100
Класс точности	2,5	1,5	1,5	1,5
Верхние значения диапазона показаний, МПа	0,4; 0,6; 1,0; 1,6; 2,5			-0,1..0,3; -0,1..0,5; -0,1..0,9; -0,1..1,5; -0,1..2,4
Исполнение:
корпус	полистирол ударопрочный (УПМ)	сталь	сталь	сталь
стекло	органическое	органическое	техническое	органическое
Штуцер и трибко-секторный механизм	латунь
Присоеденительная резьба	М 12x1,5	М 20x1,5	М 20x1,5	М 20x1,5
Размер квадрата под ключ, мм	14x14	22x22	22x22	22x22
Поверка произведена в аккредитованной лаборатории
Аттестат аккредитации	ВУ/112 02.3.0.0136
Межповерочный интервал	1 год
Гарантийный срок эксплуатации	18 месяцев
Манометры предназначены для измерения избыточного давления неагрессивных, некристаллизующихся жидкостей, газа и пара

Комплектующие для манометров:

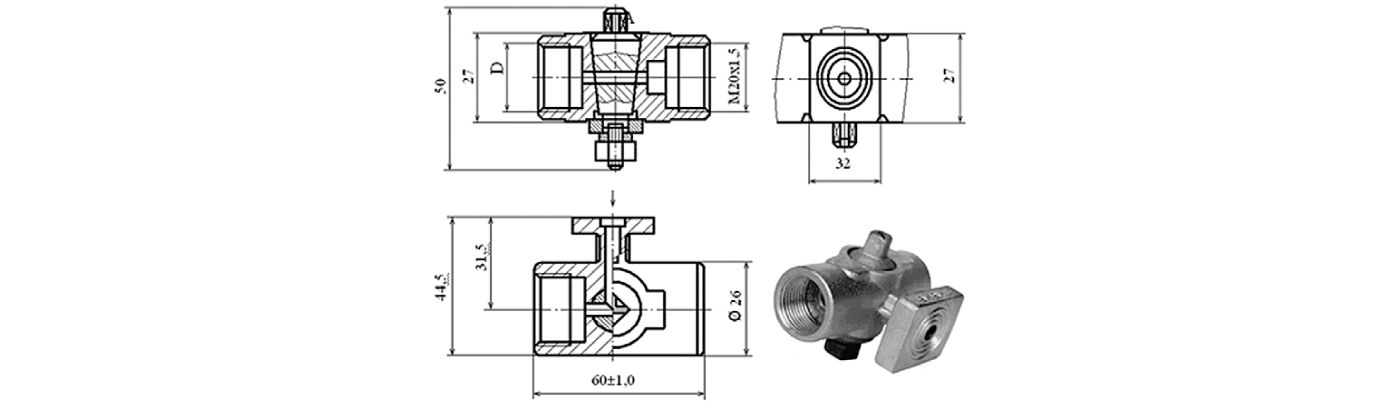

Краны латунные муфтовые трёхходовые для установки манометра	11Б38бк /11Б18бк
Условное давление Ру, кгс/см2	16
Температура среды °С, до	100 (вода), 225 (пар)
Конструктивные особенности	трёхходовой, с фланцем для контрольного манометра
Условный проход Ду	G1/2 на входе/М20х1,5 на выходе
Строительная длина	60 мм
Строительная высота	25 мм
Масса 1 шт, кг	0,28

Комплектующие для манометров:

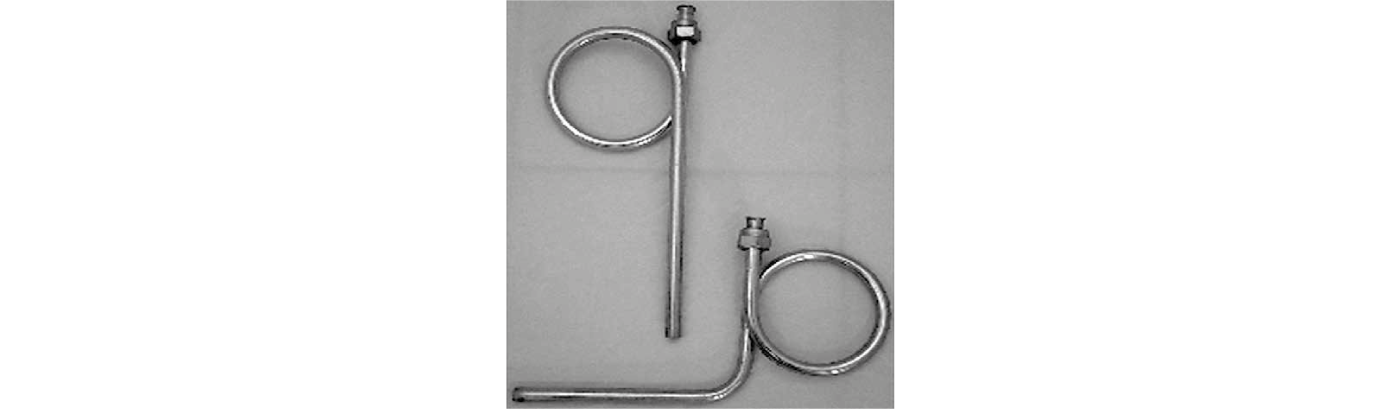

Устройства отборные для монтажа манометров
Условное давление Ру, кгс/см2	40
Присоединение	наружная резьба G1/2
Комплект поставки	импульсная трубка с накидной гайкой
Назначение	Предназначены для охлаждения измеряемой среды, поступающей в рабочие полости манометрических приборов, а также для их присоединения к трубопроводам с рабочей средой

Термометры

Применяются для измерения температур в трубопроводах, машинах, технических помещениях.

Жидкостные

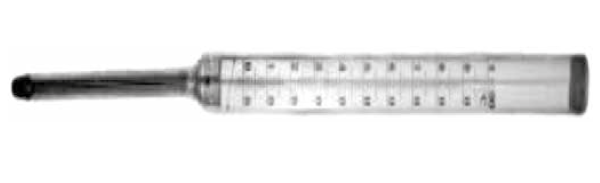

Термометры технические жидкостные ТТЖ-М прямые
Диапазон измерения, °С	Цена деления °С	Длина верхней части, L1, мм	Длина нижней части, L2, мм
-35..+50	1	160; 240	66; 103; 163
0..+100	1	160; 240	66; 103; 163; 253
0..+150	2	160; 240	66; 103; 163
0..+200	2	240	66; 103; 163; 253
0..+250	2	240	163

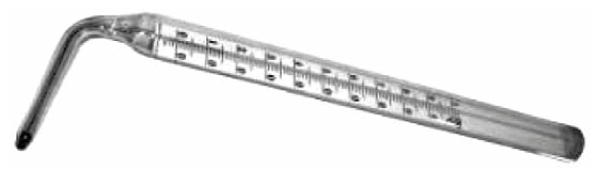

Термометры технические жидкостные ТТЖ-М угловой
Диапазон измерения, °С	Цена деления °С	Длина верхней части, L1, мм	Длина нижней части, L2, мм
-35..+50	1	160; 240	100; 140; 200
0..+100	1	160; 240	100; 140; 200
0..+150	2	160; 240	100; 140;
0..+200	2	240	100; 140;

Комплектующие для стеклянных жидкостных термометров

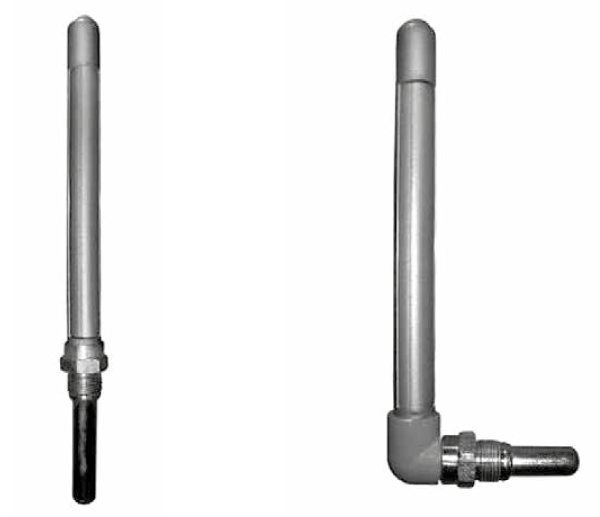

Оправы для термометров предназначены для защиты от разрушения термометров в процессе их эксплуатации в различных промышленных установках и трубопроводах. Они изготавливаются из специальных сталей, допускающих работу термометров при температуре до +500°С. Нижняя часть оправы (карман) – сварная, состоит из штуцера и цельнотянутой трубки, верхняя (чехол) изготовлена из трубки размером 26х1,5 и имеет вырезное окно для шкалы термометра. Оправа имеет резьбу М27х2 для вкручивания в бобышку под термометр. Детали прямых и угловых оправ взаимозаменяемые. При выдаче всех вышеперечисленных изделий необходимо обращать внимание на комплектность, у оправ в окне не должно быть заусенцев, острых кромок и сгибов.

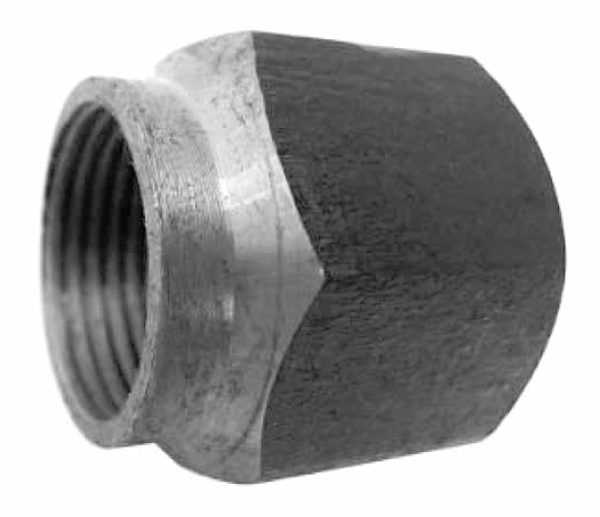

Бобышка под термометр представляет собой отрезок толстостенной трубы, на одном конце которого внутренняя резьба М27х2 для вкручивания оправы, другой конец – вваривается в трубопровод.

Биметалические

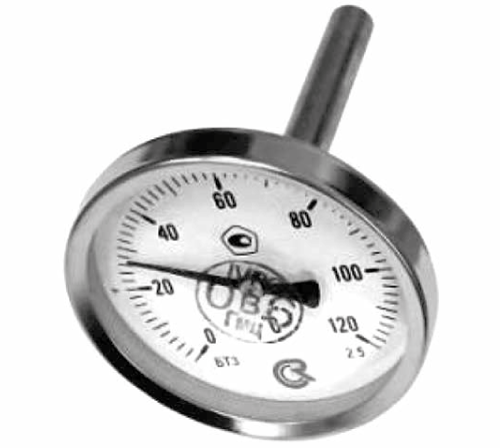

Термометры биметаллические ТБ-63, ТБ-100 (осевой). Имеют диапазон измеряемых температур: 0-120°С, 0-150°С, 0-200°С. Длина нижней (погружной) части 50, 100 мм. Диаметр корпуса 63(100) мм. Термометр имеет осевое присоединение, т.е. погружная ножка расположена перпендикулярно корпусу.

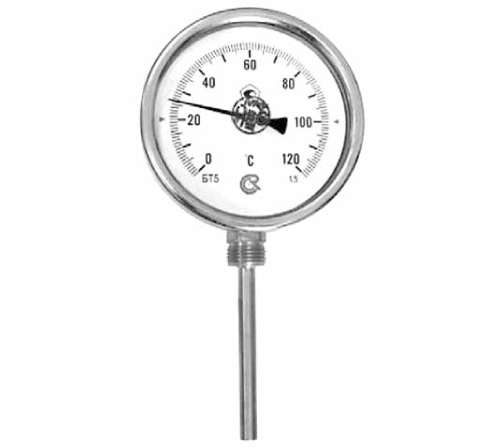

Термометры биметаллические ТБ-100 (радиальный). Имеют диапазон измеряемых температур: 0-120°С, 0-150°С, 0-200°С. Длина нижней (погружной) части 100 мм. Диаметр корпуса 100 мм. Термометр имеет радиальное присоединение, т.е. погружная ножка расположена в одной плоскости с корпусом.

Биметаллические термометры уже оснащены в комплекте гильзой, штуцер которой вкручивается в трубную резьбу G1/2. Соответственно, БТ не требуют защитных оправ, бобышка должна быть с внутренней резьбой G1/2 (как правило, в качестве бобышки применяют стальную муфту Ду15).

Технические характеристики


Диаметр	100 мм
Класс точности	1,6
Рабочий диапазон	-50... +350 °С
Длина погружной части	64... 250 мм
Рабочее давление на гильзе	25 bar
Исполнение штока	Медный сплав 0,8 мм • Нержавеющая сталь (опция)
Корпус	CrNi-сталь
Кольцо	CrNi-сталь, для Д=100 мм, 120 мм - байонетное кольцо
Циферблат	Алюминий, белый, шкала черного цвета
Стекло	Инструментальное стекло
Защита	IP 50
Присоединение	Латунная гильза с резьбой G1/2"
Присоединение	Гильза из неожавеюшей стали с резьбой G1/2" (опция)
Опции	Другие присоединительные резьбы
Опции	Специальные шкалы (двойные и т.д.)
Опции	Большая длина погружного штока

ТБ осевой	ТБ радиальный

Счётчики воды

Счётчики воды предназначены для измерения объемов питьевой (по СанПиН2.1.4.1074) и технической (сетевой) воды (по СНиП 2.04.07), в системах холодного и горячего водоснабжения при температуре от 5°С до 150°С (уточнять для каждого типа счётчика) и давлении до 16 кгс/см2. Водосчётчики отличаются от расходомеров тем, что они имеют механический преобразователь, показывающую шкалу и, как правило, не имеют вывода на внешние устройства.

По устройству счётчики подразделяются на крыльчатые и турбинные. Перед водосчётчиками обязательна установка сетчатого фильтра, а в системах коммерческого учёта (поквартирного) – и обратного клапана. Многие водосчётчики имеют «магнитную защиту», не позволяющую влиять на их показания.

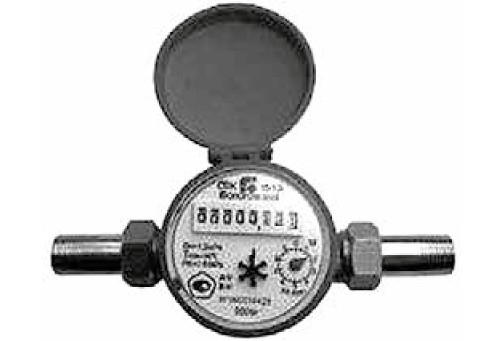

Водосчётчик крыльчатый СВК

Размер ДУ
15

Счетчик холодной и горячей воды крыльчатый типа СВК-15-1,5 предназначен для измерения объема питьевой воды по СанПиН 2.1.4.1074-01, протекающей по трубопроводу при температуре от +5 до +90°С и рабочем давлении в трубопроводной сети не более 1,6 МПа.

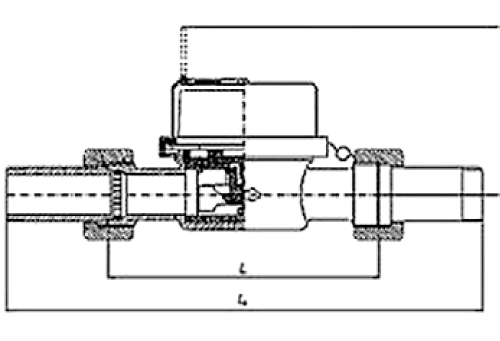

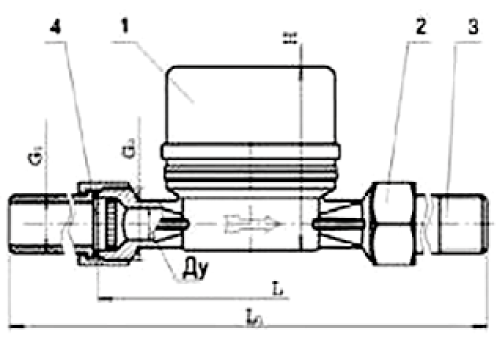

Обозначение	Наименование	Размер	Ед. измерения
G1	Резьбовой соеденительный фланец корпуса счетчика	3/4	дюйм
G2	Переходной фланец	1/2	дюйм
L1	Габаритный размер	198	мм
L	Установочный размер	110	мм
Н	Высота счетчика	68	мм
Ду	Диаметр условного прохода	15	мм

Наименование параметров	Характеристики
Наименование параметров	Класс А	Класс В
Диаметр условного прохода (Ду), мм	15	15
Измеряемая среда	холодная и горячая вода по СанПиН 2.1.4.1074-01
Температура измеряемой среды, °С	От + 5 до + 90
Температура окружающего воздуха при относительной влажности 80%, °С	1,6	1,6
Расход воды, м3/ч
Минимальный (Q min)	0,06	0,03
Переходный (Q t)	0,15	0,12
Номинальный (Q n)	1,5	1,5
Максимальный (Q max)	3	3
Максимальный объем воды за сутки, м3	37,5	37,5

Наименование параметров	Характеристики
Наименование параметров	Класс А и Класс В
Максимальный объем воды за месяц, м3	11,25
Потеря давления, МПа, не более	0,1
Порог чувствительности, м3/ч, не более	0,01
Минимальная цена деления индика-торного устройства, м3	0,00005
Емкость индикаторного устройства, м3	99999,99
Масса, кг, не более	0,7

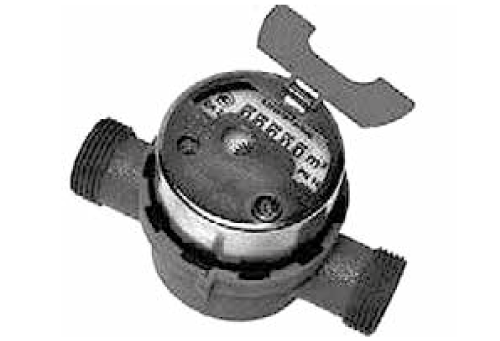

Водосчётчик крыльчатый СКБ

Размер ДУ
20
25
32
40

Счетчики крыльчатые холодной и горячей воды с диаметрами условного прохода 20, 25, 32 и 40 мм, изготовленные по ТУ 4213-012-3219029-2003, предназначены для измерения объема воды по СанПиН 2.1.4.1074, протекающей в системах холодного (от 5°С до 50°С) и горячего (от 5°С до 90°С) водоснабжения при давлении до 1,6 МПа (16 бар).

Наименование параметра	Значение параметра
Диаметр условного прохода, мм	20		25		32		40
Метрологический класс	А	В	А	В	А	В	А	В
Наибольший расход, Q max, м3/ч	5,0		7,0		12,0		20,0
Номинальный расход, Qn, м3/ч	2,5		3,5		6,0		10,0
Переходный расход, Qt, м3/ч	0,25	0,20	0,35	0,14	0,6	0,24	1,0	0,40
Наименьший расход, Qmin, м3/ч	0,1	0,05	0,14	0,07	0,24	0,12	0,4	0,20
Порог чувствительности, не более, м3/ч	0.05	0.025	0.07	0.033	0.12	0.06	0.2	0.10
Емкость индикаторного устр-ва	99999,9999
Наименьшая цена деления	0,00005
Гидравлическое сопротивление счетчиков. S	0,3872		0,092		0,069		0,021
Максимальный объем воды за сутки, м3	90		125		220		360
Максимальный объем воды за месяц, м3	1900		2625		4500		7500
Масса, кг, не более	0,75		1,6		1,7		2,7

обозначения	DN	L, мм	L1, мм	G1	G2	Д, мм	H, мм	H*, мм
СКБ-20	20	130	225	3/4'	1'	-	-	-
СКБ-25	25	170	260	1'	1'1/4	77	131	143
СКБ-32	32	170	300	1'1/4	1'1/2	77	131	143
СКБ-40	40	190	300	1'1/2	2'	90	138	150

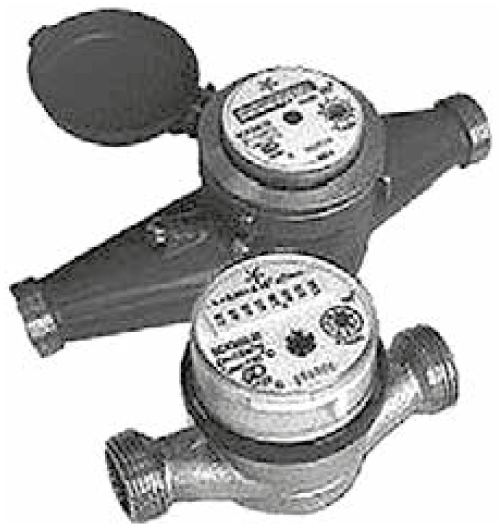

Водосчётчик крыльчатый ВСКМ

Счетчики воды предназначены для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазоне температур от 5 до 90С при давлении не более 1,0 МПа.

Размер ДУ
15
20
25
32
40
50

Измеряемая среда	Питьевая вода по ГОСТ Р 51232 и сетевая вода по СниП 41-02
Диаметр условного прохода, мм	15	20	25	32	40	50
Расход воды счетчиков ВСКМ, м3/ч
- минимальный, Qmin	0,03	0,05	0,07	0,12	0,13	0,15
- переходный, Qt	0,12	0,2	0,28	0,48	0,6	0,8
- номинальный, Qn	1,50	2,5	3,5	6	10	15
- максимальный, Qmax	3,0	5	7	12	20	30
Порог чувствительности	0,015	0,02	0,03	0,048	0,055	0,06
Максимальныйобъем воды измеренный за :
- сутки, м3	37,50	62,5	87,5	150	250	550
- месяц, м3	1125	1875	2625	4500	7500	11250
Емкость счетного механизма, м3	99999				999999
Минимальная цена деления, м3	0,0001				0,001
Пределы допускаемой относительной погрешности в интервале диапазона измерений, %
- от Qmin до Qt	±5%
-от Qt (включительно) до Qmax	±2%
Температура измеряемой среды, °С	5-90
Давление измеряемой среды, МПа	не более 1
Потеря давления, МПа	не более 0,1
Температура окружающего воздуха, °С	5-60
Относительная влажность, %	до 98
Средний срок службы счетчиков, лет	не менее 12

Наименование						ВСКМ 90-15, 20
Условное обозначение счетчика	L, мм	L1, мм	Н, мм	В, мм	Д, мм	Масса, кг
ВСКМ 90-15	190	110	85	77	G 1/2	0,6
ВСКМ 90-20	230	130	85	77	G3/4	0,7

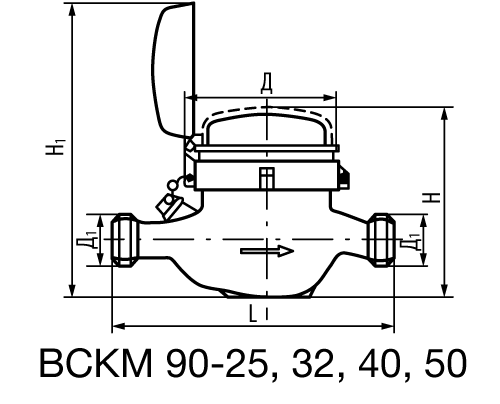

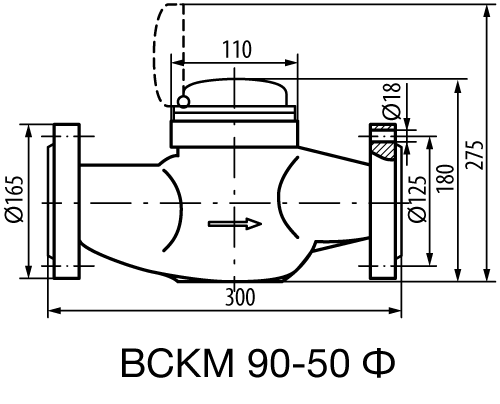

Наименование						ВСКМ 90-25, 32, 40,50
Условное обозначение счетчика	L, мм	L1, мм	Н, мм	В, мм	Д, мм	Масса, кг
ВСКМ 90-25	260	120	290	105	G1 3/4	2,2
ВСКМ 90-32	260	120	290	105	G1 1/2	2,5
ВСКМ 90-40	300	155	250	125	G2	4,5
ВСКМ 90-50	300	185	270	125	G2 1/2	6

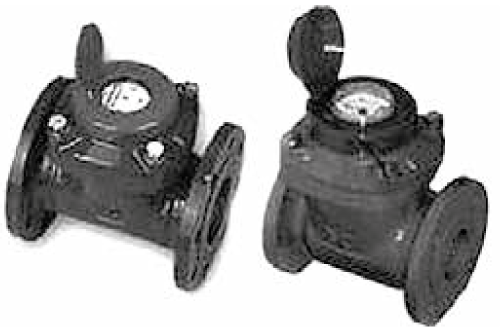

Водосчётчик фланцевый ВМХ/ВМГ

Размер ДУ
50
65
80
100
150
200

Тип	Наименование
Тип	Дy	L	Н	Н1	h
ВМХ-50 (ВМГ-50)	50	200	120	200	73
ВМХ-65 (ВМГ-65)	65	200	120	200	85
ВМХ-80 (ВМГ-80)	80	225	150	270	95
ВМХ-100 (ВМГ-100)	100	250	150	270	105
ВМХ-150 (ВМГ-150)	150	300	177	356	135
ВМХ-200 (ВМГ-200)	200	350	206	441	162

Наименование основных технических характеристик	Условный диаметр DN , мм
Наименование основных технических характеристик	50	65	80	100	150	200
Расход воды, м3/ч
Для счетчиков холодной воды в диапазоне температур от +5 до +50 ° С(тип ВМХ)
- наименьший Q min	0,3	0,45	0,6	1,0	2,0	4,0
-переходный Qt	0,9	1,0	1,0	2,5	4,0	6,0
-номинальный Qn	45	60	120	150	250	500
-наибольший Qmax	120	180	240	300	500	1000
-порог чувствительности	0,15	0,2	0,25	0,25	1,0	1,5
Дистанционный выходной сигнал («герконный» съем сигнала), м3/имп	0,1				10
Дистанционный выходной сигнал (оптоэлектронный съем сигнала), м3/имп	0,001				0,01
Для счетчиков горячей воды в диапазоне температур от +5 до +150 " С (тип ВМГ)
- наименьший Q min	0,6	1,0	1,4	2,0	4,5	8,0
-переходный Qt	1,8	2,0	3,2	4,8	12	20,0
-номинальный Qn	15	25	45	70	150	250
-наибольший Qmax	60	90	140	200	500	500
-порог чувствительности	0,25	0,3	0,35	0,6	1,7	2,0
(«герконный» съем сигнала), м3 /имп	0,1				1,0
Дистанционный выходной сигнал (оптоэлектронный съем сигнала), м3 /имп	0,001				0,01
Гидравлическое сопротивление, м/(м3 /ч)2	8,2x10-4	7,0x10-4	1,1x10-4	8,3x10-5	1,6x10 -5	3,3x10-5
Емкость индикаторного устройства, м3	999999				9999999
Наименьшая цена деления, м3	0,0005				0,005
Положение шкалы индикаторного устройства	Вверх или в сторону
Масса, кг (не более)	8,5	12	15	19	36	51
Присоединение к трубопроводу фланцевое по ГОСТ 12815
Трубопровод	горизонтальный, вертикальный или наклонный

Водосчётчик фланцевый СТВХ, СТВУ

Размер ДУ
50
65
80
100
150

Назначение

Водосчётчик предназначен для измерения объема воды, протекающей в системах холодного и горячего водоснабжения с температурой от 5 до 40°С (для СТВХ) и от 5 до 90°С (для СТВУ).

Особенности

Водосчетчик сухоходного исполнения, в конструкции прибора водомера используются часовые камни, что повышает точность работы. Счётный механизм защищен от попадания влаги и пыли. За счет простоты и надежности конструкции обеспечивается долгий срок службы прибора.

Измеряемая среда	Питьевая вода по ГОСТ Р 51232 и сетевая вода по СНиП 41-02
Диаметр условного прохода, мм	50	65	80	100	150
Расход воды счетчиков СТВХ, м3/ч
- минимальный, Qmin	0,60	1,05	1,6	2,4	2,5
- переходный, Qt	1,50	3,5	5,5	9	12
- номинальный, Qn	15,0	25	40	60	60
- максимальный, Qmax	30,0	70	120	180	425
Порог чувствительности	0,5	0,5	0,6	1	1,3
Расход воды счетчиков СТВУ, м3/ч
- минимальный, Qmin	0,60	1,5	1,9	2,5	5,5
- переходный, Qt	1,50	5,5	6	7	12
- номинальный, Qn	15,0	25	40	60	150
- максимальный, Qmax	30,0	60	100	160	320
Порог чувствительности	0,5	0,6	0,7	0,9	1,3
Расход воды при потере давления 0,01 Мпа, qд, м3/ч	20	40	70	130	315
Максимальный объем воды измеренный за :
- сутки, м3	370	900	1650	2900	5700
- месяц,м3	11000	18000	33000	58000	114000
Емкость счетного механизма, м3	999999				9999999
Минимальная цена деления, м3	0,01	0,01	0,01	0,01	0,1
Пределы допускаемой относительной погрешности в интервале диапазона измерений,%
- от Qmin до Qt	±5%	±5%	±5%	±5%	±5%
-от Qt (включительно) до Qmax	±2%	±2%	±2%	±2%	±2%
Температура измеряемой среды:
- для СТВХ, °С	5-40	5-40	5-40	5-40	5-40
- для СТВУ, °С	5-90	5-90	5-90	5-90	5-90
Давление измеряемой среды, МПа	не более 1,6	не более 1,6	не более 1,6	не более 1,6	не более 1,6
Темп-pa окружающего воздуха, °С	от 5 до 60	от 5 до 60	от 5 до 60	от 5 до 60	от 5 до 60
Относительная влажность, %	до 98	до 98	до 98	до 98	до 98

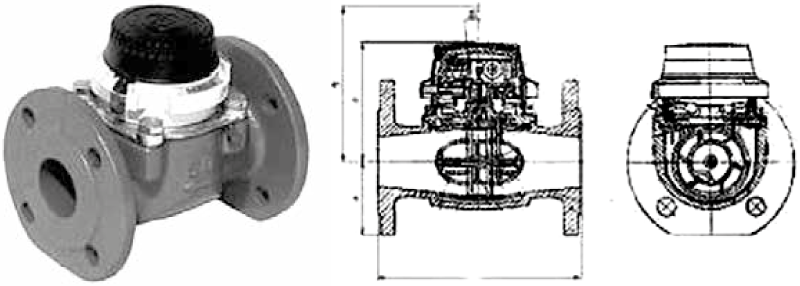

Водосчётчик турбинный фланцевый ВСХН, ВСГН (ВСХНд, ВСТН)

Счётчики воды ВСХН, ВСГН турбинные фланцевые предназначены для измерения объёма питьевой и сетевой воды протекающей в обратных или подающих трубопроводах с диаметрами Ду40, 50, 65, 80, 100, 125, 150, 200, 250 закрытых и открытых систем теплоснабжения, систем холодного(ВСХН) и горячего(ВСГН) водоснабжения в диапазоне температур от +5 до +50° (ВСХН) и +5 до +150°(ВСГН), при давлении до 16 кгс/см2 (1,6 МПа).

Характеристика	Норма для водосчетчиков с Ду, мм. Класс В
Характеристика	40	50	65	80	100	125	150	200	250
1. Расход воды, м3/ч:
1.1. ВСХН, ВСХНд в диапазоне температур	+5.......+50 °С
наименьший Qmin	0.45	0.45	0.6	0.6	0.9	1.5	2	4	6
переходный Qt	0.9	0.9	1.2	1.2	1.8	2	4	6	11
номинальный Qном	30	50	60	120	230	250	400	750	1100
наибольший Qmax	60	90	120	200	300	350	600	1000	1600
Порог чувствительности	0.15	0.15	0.2	0.25	0.25	0.5	1.0	1.5	3.0
1.2. ВСТН, ВСГН в диапазоне температур	+5... +150°C
наименьший Qmin	0.7	0.7	1	1.6	2.4	4	6	10	20
переходный Qt	1.5	1.6	2	3.2	4.8	8	12	20	40
номинальный Qном	15	15	25	45	70	100	150	250	400
наибольший Qmax	30	30	60	90	140	200	300	500	1000
Порог чувствительности	0.25	0.25	0.3	0.35	0.6	1.1	2.0	4.0	8.0
расход воды при потере давления 0.1 кгс/см2 (0,01 МПа)	26	38	40	100	128	170	310	550	800
2. Цена одного импульса для ВСТН, ВСХНд, л/имп.	100	100	100	100	100	100	1000	1000	1000
3.1 Наибольшее количество воды 1000 х м3, измеряемое водосчетчиком ВСХН, ВСХНд
- сутки, м3	0.72	1.08	1.44	2.4	3.6	4.2	4.2	7.8	14.4
- месяц, м3	21.6	32.4	43.2	72.0	108	126	126	234	432
3.2 Наибольшее количество воды 1000 х м3, измеряемое водосчетчиком ВСГН, ВСТН
- сутки, м3	0.6	0.36	0.6	1.08	1.68	2.4	4.2	7.8	14.4
- месяц, м3	10.8	10.8	18	32.4	50.4	72	126	234	432
4. Емкость указателя счетного механизма ВСХН, ВСХНд, ВСТН, ВСГН, м3	999	999	999	999	999	999	999x10	999x10	999x10
5. Наименьшая цена деления ВСХН, ВСХНд, ВСТН, ВСГН, м3	0.0005	0.0005	0.0005	0.005	0.005	0.005	0.005	0.005	0.005
6. Присоединение к трубопроводу	фланцевое по ГОСТ 12815.80
7. Габаритные размеры ВСХН, ВСХНд, ВСТН, ВСГН в мм, (не более)
монтажная длина	200	200	200	225	250	250	300	350	450
высота ВСХН, ВСГН	170	180	190	212	222	250	350	375	420
высота ВСХНд, ВСТН	270	280	290	332	342	370	575	600	645
ширина	150	165	185	200	220	250	285	340	400
8. Масса, кг, не более	7.8	9.8	10.5	13.2	15.5	18	40	51	75
