В зависимости от конструкции запорного органа задвижки подразделяются на клиновые и параллельные

Задвижки могут быть с выдвижным или невыдвижным (вращаемым) шпинделем

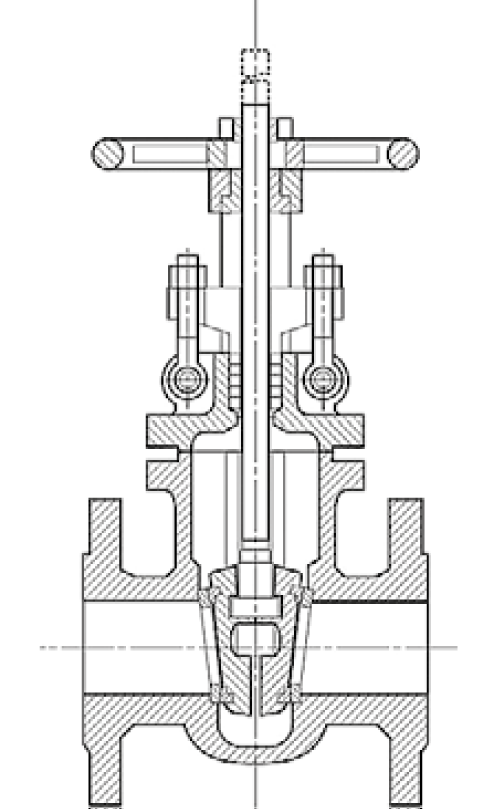

Клиновая (31ч6бр)
Уплотнительные сёдла расположены под небольшим углом.

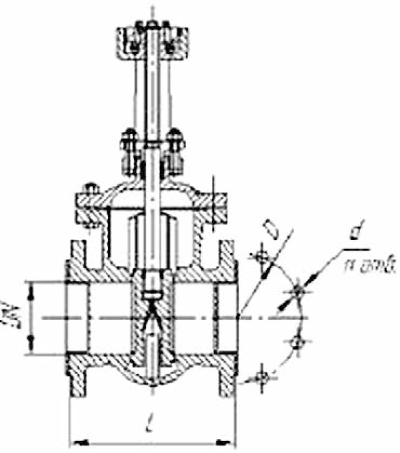

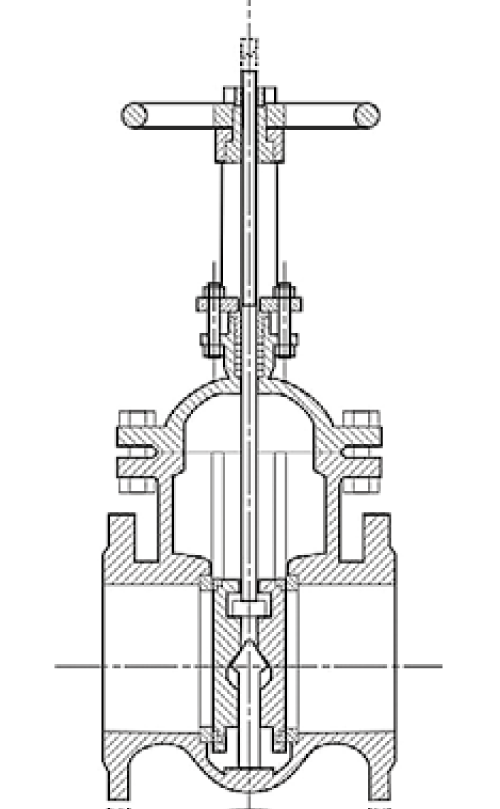

Параллельная (30ч6бр)
Уплотнительные сёдла расположены параллельно друг другу.

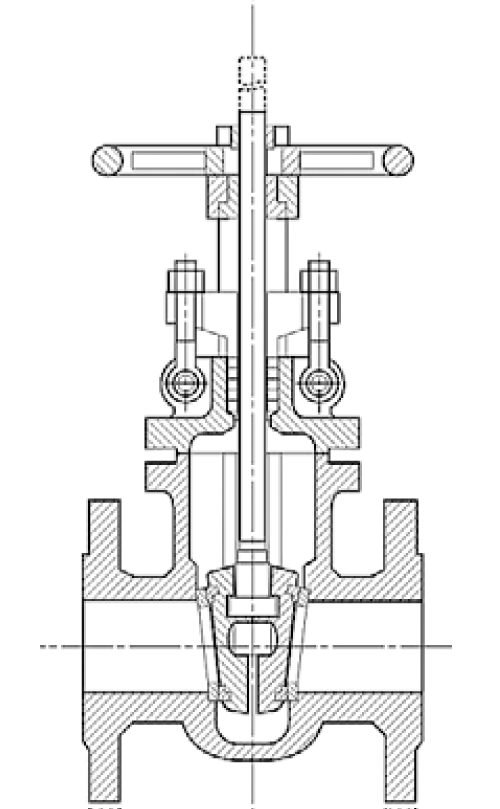

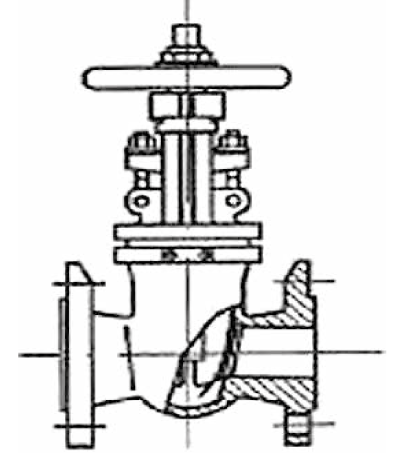

Выдвижной шпиндель 30с41нж
При открытии и закрытии задвижки шпиндель совершает поступательное движение, а ходовая резьба шпинделя и гайка находятся вне полости задвижки.

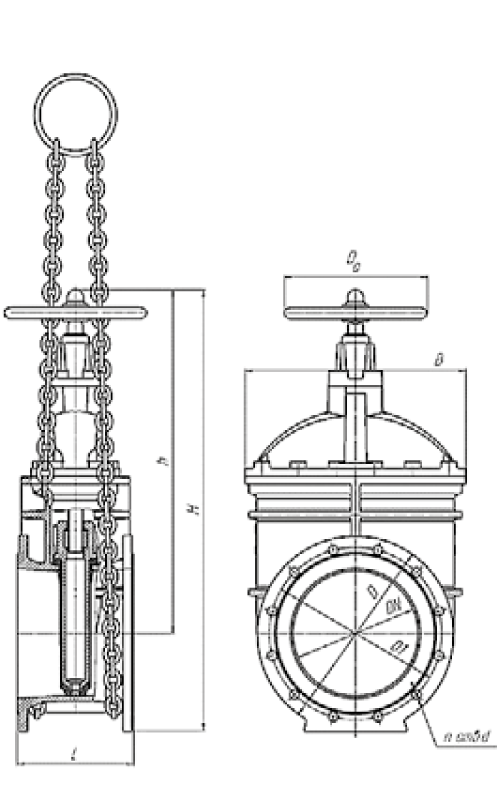

Невыдвижной шпиндель МЗВ
При открытии и закрытии задвижки шпиндель совершает только вращательное движение, а ходовая резьба находится внутри полости задвижки в контакте с рабочей средой.

Основные типы управления задвижками: Маховик, Редуктор, Электропривод

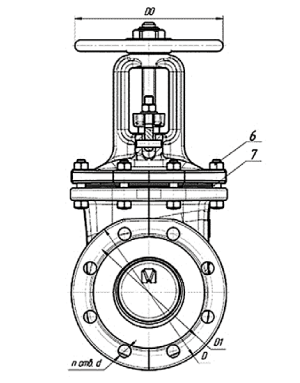

Маховик
Рекомендуется использовать для задвижек диаметром до 300.

Редуктор
Рекомендуется использовать для задвижек диаметром от 300.

Электропривод
Используют для автоматического либо дистанционного управления задвижками.

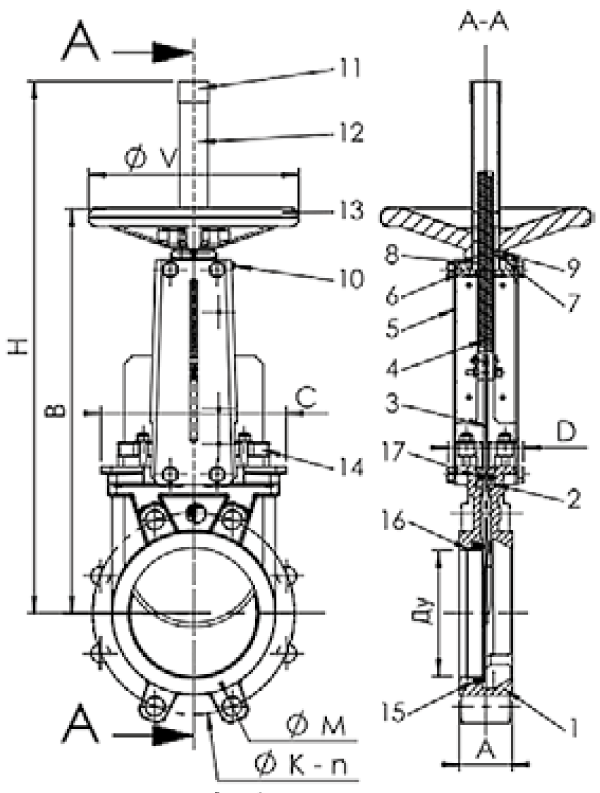

Шиберные задвижки

Применение
Задвижки с обрезиненным клином невыдвижным шпинделем фланцевые чугунные применяются как запорное устройство на трубопроводах для воды при температуре до 75°С и давлении до 1,6 МПа (16 кгс/см2) (МЗВ ® 50, 80, 100), до 1,0 МПа (10 кгс/см2) (МЗВ ® -150, 200, 250, 300) и при температуре до 150°С и давлении до до 1,6 МПа (16 кгс/см2) (МЗВГ ® 50, 80, 100)

Основные сведения о задвижке чугунной МЗВ:
Задвижки с обрезиненным клином невыдвижным шпинделем фланцевые чугунные МЗВ ® -1,0; МЗВ ® -1,6;
По устойчивости к воздействию температуры и влажности окружающего воздуха соответствуют климатическому исполнению УХЛ категории размещения 5 ГОСТ 15150.

Задвижки соответствуют требованиям:
ГОСТ 5762;
ТУ 3721-014-03219029-2004 – МЗВ ® -1,0;
ТУ 3721-015-03219029-2004 – МЗВ ® -1,6;

Основные преимущества
• высокая надежность
• малый крутящий момент
• безсальниковое уплотнение шпинделя
• Класс герметичности А – протечки не допускаются!
• Задвижки покрыты эпоксидной краской, что увеличивает коррозийную стойкость материалов
• Отсутствует опасность заклинивания затвора при колебаниях температуры
• Двойное уплотнение шпинделя
• Отсутствует приямок в корпусе задвижки
• Отсутствует сальниковый узел
• Монтаж осуществляется на вертикальном и горизонтальном трубопроводе

Одним из наиболее важных характерных отличий задвижек Hawle является их покрытие, технология её нанесения неагрессивна к окружающей среде, при этом обеспечивает высокие эксплуатационные характеристики. Высококачественное антикоррозийное покрытие при нанесении эпоксидного слоя путем вихревого напыления на предварительно разогретые детали по стандарту GSK, позволяет существенно продлить срок эксплуатации изделий и повысить их качественные характеристики:

• Минимальная толщина слоя изоляции 250 микрон, обеспечивается высокая адгезия с металлом (мин. 12 N/мм2), полностью отсутствуют поры;

• Гладкая поверхность покрытия, высокая ударопрочность (не образуются трещины);

• Порошковое напыление полностью безопасно для здоровья, оно одобрено для пищевого применения в соответствии с немецкими стандартами здравоохранения (KWT);

• Эпоксидное покрытие устойчиво к воздействию высокоагрессивных сред.

Материалы и характеристика модели:

Корпус и крышка из ковкого чугуна EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 – DIN 1693) покрыты внутри и снаружи антикоррозионным зпоксидным покрытием по DIN 30677-T2 в соответствии с DIN 3476 и всеми требованиями тестирования знака качества RAL раздела 662 (GSK – ассоциация высококачественной антикоррозионной защиты)
Шпиндель из нержавеющей стали St 1.4021 (X20Cr13), с накатанной резьбой
Клин из ковкого чугуна EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 – DIN 1693), внутри и снаружи покрыт вулканизированным эластомером (годный для питьевой воды). С устройством слива (опорожнения) воды
Направляющие клина выполнены из износостойкого пластика с высокими характеристиками скольжения. Оптимальная конструкция гарантирует мин. трение и истирание и мин. усилия на закрытие.
Гайка клина из латуни CuZn36Pb3As, большое превышение требуемой длины резьбы позволяет гарантировать работу при максимально возможных усилиях на скручивание.
Втулка с О-образными сальниками из MS 58 О-образные сальники из эластомера, установленные в некорродирующие материалы (в соответствие с DIN 3547-T1) и пригодны для замены под давлением до DN 200 (требования ISO 7259)
Внутренний резиновый манжет из эластомера (годный для питьевой воды)
Кольцо из POM
Резиновый пыльник из эластомера
Резиновая прокладка из эластомера (годный для питьевой воды)
Болты крышки St 8.8 DIN 912 абсолютно защищены от коррозии заливочной массой и резиновым уплотнением между корпусом и крышкой
Защитное кольцо из PE предотвращает повреждение антикоррозионного слоя при транспортировке
Шайбы скольжения из POM обеспечивают легкое управление шпинделем

Серия: 4000Е2(короткая)/4700Е2(длинная)
Диаметр: ДУ 50-600(4000Е2)/ ДУ 50-250(4700Е2)

Давление: Ру 16
Применение: для использования в системах теплоснабжения, охлаждения и промышленного сектора.
Материал основных деталей: Корпус и крышка: ковкий чугун aEN-GJS-400-18; Клин: из ковкого чугуна EN-GJS-400-18 в соответствии; с EN 1563 (GGG 400 – DIN 1693), внутри и снаружи покрыт вулканизированным; эластомером (годный для питьевой воды).

Серия: 4000А(короткая)/4700А(длинная)
Диаметр: ДУ 80-200

Давление: Ру 16
Применение: для использования в системах теплоснабжения, охлаждения и промышленного сектора.
Материал основных деталей: Корпус и крышка: ковкий чугун ENGJS-400-18; Клин: из ковкого чугуна EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 – DIN 1693), внутри и снаружи покрыт вулканизированным; эластомером (годный для питьевой воды).

Серия: 4000Е0(короткая)/4700Е0(длинная)
Диаметр: ДУ 20-40

Давление: Ру 16
Применение: для использования в системах теплоснабжения, охлаждения и промышленного сектора.
Материал основных деталей: Корпус и крышка: ковкий чугун ENGJS-400-18; Клин: из ковкого чугуна EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 – DIN 1693), внутри и снаружи покрыт вулканизированным; эластомером (годный для питьевой воды).

Серия: 4010Е2(короткая)/4710Е2(длинная)
Диаметр: ДУ 50-300

Давление: Ру 25
Применение: для использования в системах теплоснабжения, охлаждения и промышленного сектора.
Материал основных деталей: Корпус и крышка: ковкий чугун ENGJS-400-18; Клин: из ковкого чугуна EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 – DIN 1693), внутри и снаружи покрыт вулканизированным; эластомером (годный для питьевой воды).

Серия: 4150Е2
Диаметр: ДУ 100/65-300/250

Давление: Ру 16
Применение: для использования в системах теплоснабжения, охлаждения и промышленного сектора.
Материал основных деталей: Корпус и крышка: ковкий чугун ENGJS- 400-18; Клин: из ковкого чугуна EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 – DIN 1693), внутри и снаружи покрыт вулканизированным; эластомером (годный для питьевой воды).

Серия: 4100Е2
Диаметр: ДУ 50-300

Давление: Ру 16
Применение: для использования в системах теплоснабжения, охлаждения и промышленного сектора.
Материал основных деталей: Корпус и крышка: ковкий чугун ENGJS-400-18; Клин: из ковкого чугуна EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 – DIN 1693), внутри и снаружи покрыт вулканизированным эластомером (годный для питьевой воды).

Серия: 4500Е2
Диаметр: ДУ 80-300

Давление: Ру 16
Применение: для использования в системах теплоснабжения, охлаждения и промышленного сектора.
Материал основных деталей: Корпус и крышка: ковкий чугун ENGJS- 400-18; Клин: из ковкого чугуна EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 – DIN 1693), внутри и снаружи покрыт вулканизированным; эластомером (годный для питьевой воды).

Серия: 4050Е2/4051Е2
Диаметр: ДУ 25-200

Давление: Ру 10(4050E2)/ Ру 6(4051E2)
Применение: для использования в системах теплоснабжения, охлаждения и промышленного сектора.
Материал основных деталей: Корпус и крышка: ковкий чугун ENGJS- 400-18; Клин: из ковкого чугуна EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 – DIN 1693), внутри и снаружи покрыт вулканизированным; эластомером (годный для питьевой воды).

Комплект поставки: Задвижка без штурвала или удлинительного штока

Дополнительное оборудование:

Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12x18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет

Показатели назначения 30с41нж

• Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
• Температура рабочей среды: от -40С до +450С
• Условия эксплуатации: У1
• Минимальная температура окружающего воздуха: -40С

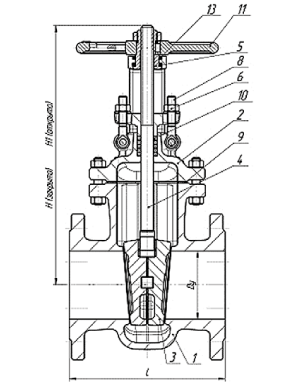

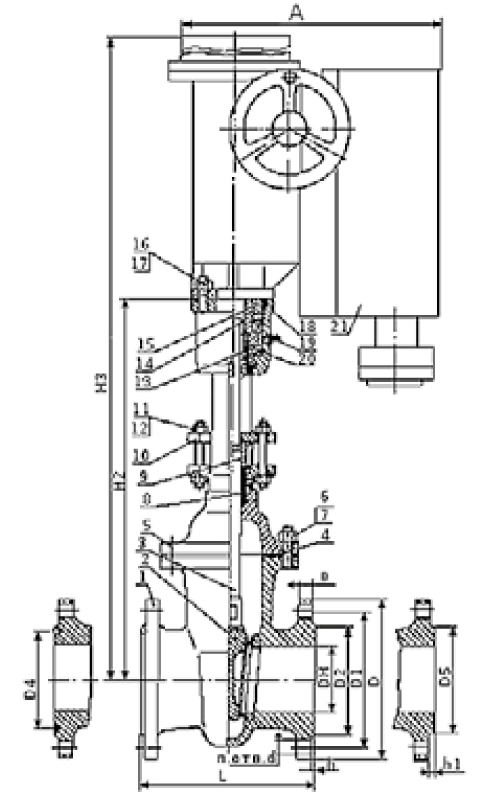

Материальное исполнение 30с41нж

1. Корпус: сталь 25Л
2. Крышка: сталь 25Л
3. Клин (диски): сталь25Л
4. Шпиндель: 20x13
5. Гайка шпинделя: сталь 45
6. Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87
7. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
8. Болт откидной: сталь 35
9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
10. Набивка сальника: АГИ, ТРГ
11. Маховик: сталь25Л
12. Наплавка на кольце в корпусе: 07x25Н13, 08x21Н10Г6
13. Наплавка на клине: 13x25Т, 10x17Т

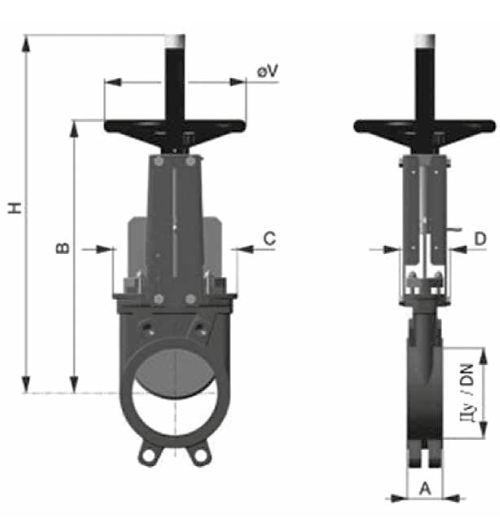

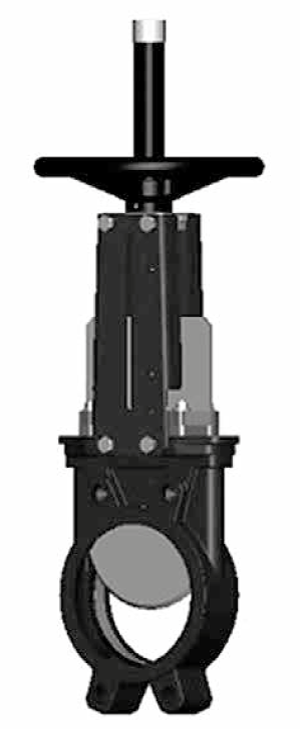

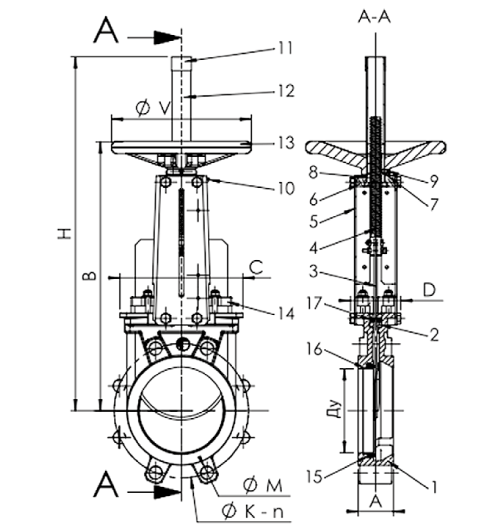

Шиберная задвижка – практически незаменимая конструкция для трубопровода, использующегося в суровых и жестких условиях. Когда коммуникационная линия работает при высокой температуре или под сильным давлением, именно это устройство заботится о долгом сроке службы системы. Оно помогает трубопроводу выдержать сильные нагрузки и обеспечивает его герметичность в течении длительного времени эксплуатации. Такая задвижка устанавливается на заводах пищевой промышленности, целлюлозно-бумажных комбинатах и на других предприятиях.
Запорный элемент данного устройства – это металлическая пластина, устанавливаемая между фланцами трубопровода. Длина устройства может быть минимальной при любом его сечении, что облегчает монтаж на коммуникационную линию. В открытом состоянии ни один из элементов устройства не выступает внутрь трубопровода, что позволяет гарантировать отсутствие застойных зон.
Основное применение: производство целлюлозы, водопровод, водоподготовка, очистка сточных вод, химическая промышленность(вязкие, кристаллизованные среды), виноделие, порошковое производство (цемент и расфасовка, пневматический транспорт).
Номинальное давление: 10 бар.
Рабочее давление: 10 бар.
Температура рабочей среды: до + 80 °С
Производство: Франция
Вес: 7,5 кг
